引起报警器发生漂移的原因
电化学传感器本质上就是一个电池,可以等效为一个大电容,输出微安级的电流。三电极电化学传感器需插入称之为“恒电位仪”(又称“三电极系统”)的电路中才能正常工作。 推荐恒电位仪使用增益带宽积较小(100kHz左右)、差模输入阻抗较小(10MΩ左右)、输入失调电压较小(<300µV)的运算放大器,如OPA336、OP177、OP295等,这样可以有效抑制环境噪声耦合对恒电位仪的干扰,避免电路发生震荡引起漂移等问题。另外,应该避免使用劣质的运算放大器,引起恒电位仪工作不正常从而发生震荡、基线漂移等现象。
报警器数字发生漂移和传感器漂移是完全不同的两个概念。传感器漂移是指在没见到气体时传感器输出一个电流。自发型电化学传感器的性质决定其自身不可能发生漂移。电化学传感器的工作原理和燃料电池一样,依靠闻到CO等毒气提供能源而产生电流,因此没有气体存在传感器就不会输出电流,这和汽车不加汽油就不会跑是一个道理。(注:假如能发明一个电化学器件不用气体自己就能输出电流,相当于不用能源就能发电,岂不是可以得诺贝尔奖了。当然这是永远不可能的,因为违反能量守恒定律)。有些终端客户一见气体报警器发生漂移现象了,立即就说传感器坏了,这是不清楚电化学传感器的工作原理而轻率下的错误结论。
那么报警器为什么有时会发生基线漂移现象呢?引起报警器发生漂移的原因主要有下面几点:
(1)传感器接脚和线路板上的接插件接触不良,恒电位仪类似于缺失了参比电极,参比电极端处于浮空(Floating)状态,因此参比电极的恒电位功能不能正常工作,三电极系统得到一个虚假的电位反馈信息,对工作电极的电位补偿将变得不可预知,工作电极和对电极之间的电位差处于不确定状态,有可能引发传感器内部发生电解水反应,产生电解电流,从而导致报警器漂移,严重时甚至假报警;正漂、负漂都有可能。注意,如果是工作电极或对电极断路或接触不良,通常见到的现象是基线为零,对气体没响应。因此,参比电极端发生接触不良等产生的后果最为严重。在此过程中由于发生电解反应,传感器可能会遭受永久性损坏或暂时性损坏;如果是暂时性损坏通常将传感器的工作电极和参比电极接脚短路后放置1天或更长就能恢复。
(2)选用增益带宽积太宽(例如:有达2-3MHz的)、差模输入阻抗太大的运算放大器,环境噪音容易耦合进电路发生震荡引起报警器漂移。电路设计中的参数不正确也会发生电路震荡等严重问题,例如,接工作电极的第一级运放的功能是电流电压转换器,如果反馈电阻的阻值太大,系统将很不稳定,引发震荡、漂移等问题。在这些问题发生时,传感器有可能遭受永久性损坏或暂时性损坏。
(3)使用质量低劣的运算放大器,引起恒电位仪工作不正常,从而发生基线漂移。同样,在此过程中传感器有可能遭受永久性或暂时性损坏。
(4)电路中有虚焊,引起恒电位仪工作不正常。可能产生的问题同上。
(5)长期在湿度大、有腐蚀性气体存在的环境里,线路板和所有接插部分又不气密,元器件、接插件发生腐蚀,局部产生“微电池”,这些“微电池”产生的电流进入放大电路,使恒电位仪和放大电路不能正常工作,产生各种各样无法预料的问题,如漂移、无响应、损坏传感器,等等。
(6)传感器发生电解液泄漏,流入线路板或接脚之间,引起短路等,使恒电位仪不能正常工作而发生漂移。传感器内部参比电极引线断路或接触不良(例如:传感器遭碰撞、摔打、跌落,或由于制造过程中的缺陷,等),恒电位仪实际上缺失了参比电极,参比电极端处于浮空状态,因此参比电极的恒电位功能不能正常工作。这一条是真正由于传感器本身问题造成的报警器漂移等问题。注意,如(1)所述,如果是工作电极或对电极的引线发生断路或接插处接触不良,产生的问题一般是没有响应。
(7)环境中存在干扰气体如NO2、SO2、CO、H2S等,来自雾霾、附近工厂排放、垃圾堆放、室内其它气源等。这种情况实际不是“漂移”,是真实的干扰气体存在。

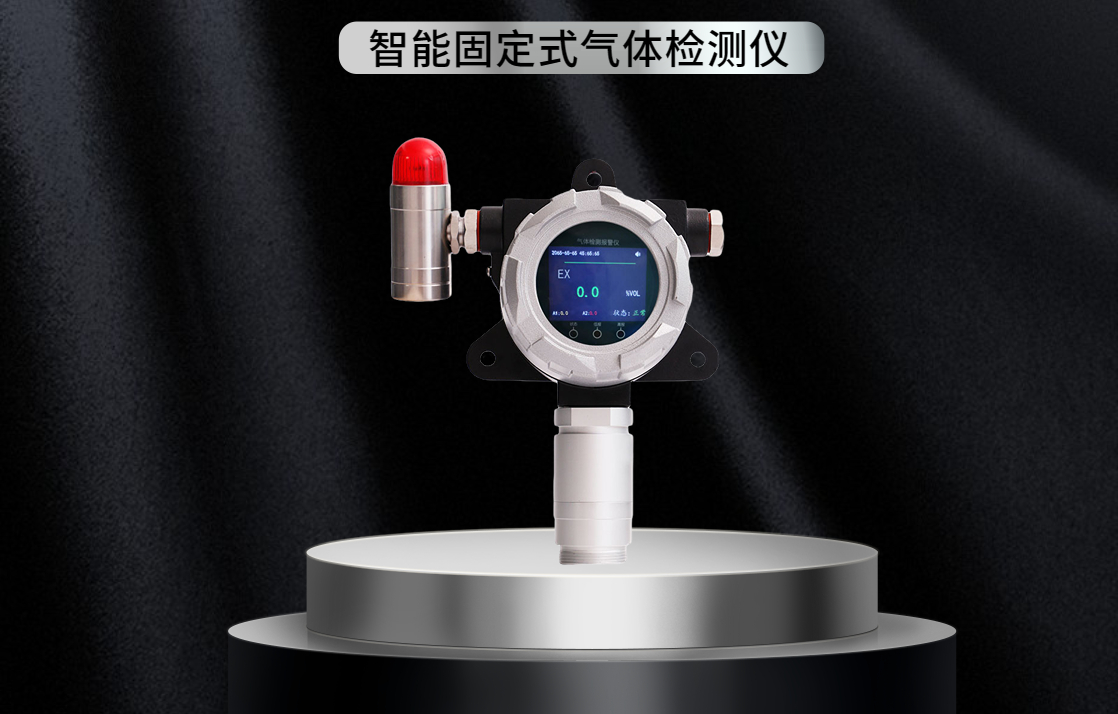

智能型固定式气体检测仪推荐
湖南希思智能的XS-1000系列产品特点如下:
1、结构模块化、维护方便,接线安装简单
2、插拔式智能探头设计,即插即用,无需现场标定
3、丰富的传感器探头设计,即插即用,无需现场标定
4、丰富的传感器量程选择,可根据需求定制
5、支持PPM、mg/m³、PPB、ug/m³等单位自由切换
6、支持RS485和4~20mA(三线制)
7、支持LORA、ZIGBEE、NB-LoT、4G、GPRS等无线输出,并可实现手机APP+云平台+小程序上直接读取监测数值。
概述:
XS-1000新型智能型气体检测仪是一款采用模块化设计、具有智能化传感器检测技术、整体隔爆(d)结构、固定安装方式的可燃/有毒气体检测仪、采用了进口一线品牌气体传感器,探头智能化设计,可即插即用无需再现场标定。产品标准配置带有TFT液晶显示,仪表具备三线制4-20mA模拟信号和RS485数字信号输出,可选配置为可编程开关量输出等模块,方便系统组网及维护。
工作原理:
被测气体进入传感器,在其内部发生电化学反应,从而把被测气侧含量转化为电流(或电压)信号输出,智能传感器探头运用了两级高精度的低温漂的放大器和高稳定的电源处理电路,保障了仪表快速响应、测量精确、性能稳定、重复性好。
主要应用:
石油、石化、冶金、化工、消防、燃气、环保、造纸、印染、污水处理、电力、通讯、食品酿造、科研、教育、国防。
技术指标:
被测气体:可燃气体、O2、CO、H2S、TVOC 等
检测原理:催化 、 电化学 、红外 、光离子 、热导等
采样方式:扩散式或管道式
显 示:2.4 英寸 TFT 液晶显示屏
量 程:0-10ppm 、 0-100ppm 、 0-1000ppm 、 0-10000ppm(量程可选、可订制)
分 辨 率:0.001ppm 、0.01ppm 、0.1ppm 、1ppm (分辨率可选)
重 复 性:≤±2%
线性误差:≤±1%
精 度:≤± 3 % F.S.
气压范围:90~110KPa
功 耗:<5.0W
工作温度:-20℃~60℃
工作湿度:催化、红外原理: 0~95%RH(不结露) 、电化学原理: 15%~95%RH (不结露)
继电器:两组开关量输出(选配)
线性误差:≤±1%
供电电源:12~36VDC
信号输出:RS485 和 4~20mA (三线制),报警、故障继电器输出
支持 LORA、4G、GPRS 等
连接螺纹:M20*1.5 内螺纹,可 选 G3/4 、G1/2、1/2NPT、3/4NPT
防爆等级:Exd I IC T6 Gb
防 护:IP65
尺 寸:195mm*178mm*90mm(MAX)
主体材料:ADC12 铝合金 约 1.2kg,304/316 不锈钢(选配)
执行标准:GB/T 50493-2019 石油化工可燃气体和有毒 气体检测报警设计标准
GB 3836.1-2010 爆炸性环境 第1部分:设备 通用要求
GB 3836.2-2010 爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备
