TPF100 温压流一体监测仪

在线温压流一体监测仪

规格：XS-TPF100

一、产品特点：

自动定时或手动对动压和流速校零；

液晶显示各测量数据和信号， 可直接读数， 便于调试；

测量精度高， 可靠性好， 可长期连续工作；

可快速拆卸一体式结构， 便于包装、 运输和搬运；

配备自动反吹单元， 可定时清理皮托管内的颗粒物， 反吹时间间隔可设定；

自带气罐， 保证足够的脉冲反吹进行有效的吹扫；

体积小， 结构简单、 紧凑， 维护量低， 需要的安装空间小。

二、产品概述：

  由于皮托管流速有耐高温的特点， 而且带有自动清洗功能的皮托管克服了传统的皮托管在潮湿多尘的烟气中易堵的缺点， 因此采用皮托管测流速。 其原理是在管道中流动大的气体同时受到静压和动压作用， 静压是单位体积气体所具有的势能， 它表现为气体在各个方向上作用于管壁的压力； 动压是单位体积气体所具有的动能， 是使气体流动的压力。 由于动压仅作用于气体流动的方向，所以动压为正值， 而气体流速与气体动压的平方根成正比。 故根据测得的动压计算气体的流速。XS-TPF10 型温压流一体化监测仪拥有高精度微差压/静压传感器， 同时配备反吹单元（选配， 定之前跟业务沟通） ， 是专门针对烟气排放连续监测的高粉尘、高温、 高湿环境而开发的一体化温度、 压力、 流速监测仪， 符合国家相关标准的要求， 广泛用于电厂、冶金、水泥、化工、石化、矿山等工矿企业中的过程控制以及烟囱排放等需要测量气体温度、压力和流量的场合,实时连续测量。

三、技术指标：

供电电压： 12-24V (220v 可以定制)

工作电流： 90mA

烟气流速： 0～40m/s；

烟气动压： -5000～5000Pa；

烟气温度范围： 0～300℃； 环境温度： -40～85℃；

信号输出：标准MODBUS协议， 4～20mA 开方比例电流，

               两线制电流输出选配， RS485 和电流输出(二选一） ；

分辨率输出： 0.125%FS；

流速准确度： ±5%FS；

动压准确度： ±2%FS；

静压准确性： ±1%FS；

温度准确性： ±1%FS；

差压变送器过压极限： 4.0MPa； 皮托管材质： 304、 316、 316L 不锈钢；

反吹电磁阀电源： 220VAC， 50Hz； 皮托管插入长度： 100mm～1700mm可选；

压力变送器量程： -10～10kPa 或其它订制量程； 温度变送器量程： 0～300℃或其它订制量程；

贮存温度： 0～50℃； 贮存湿度： 0～85%RH。

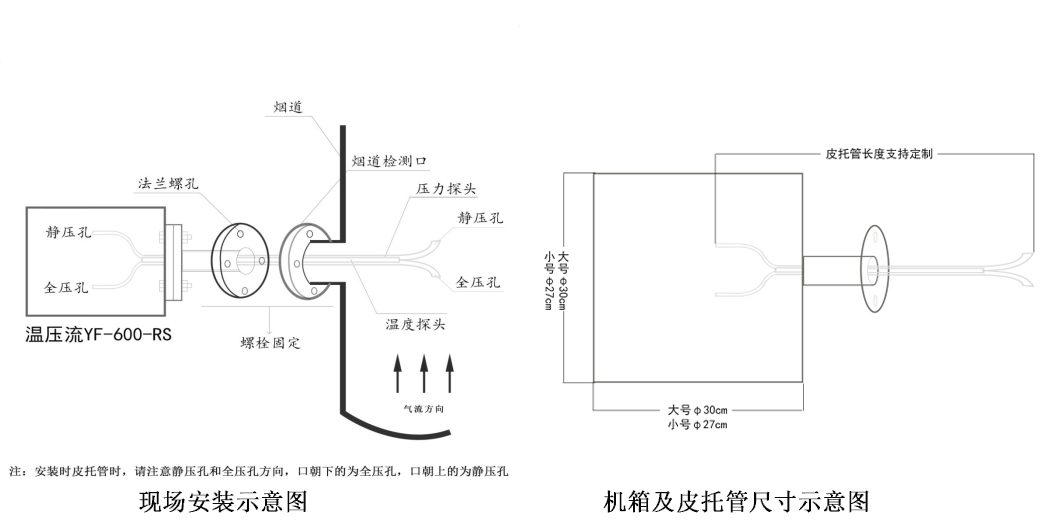

尺      寸： 30*30*30cm 大号，26*26*26cm 小号
